ハウスモニタ

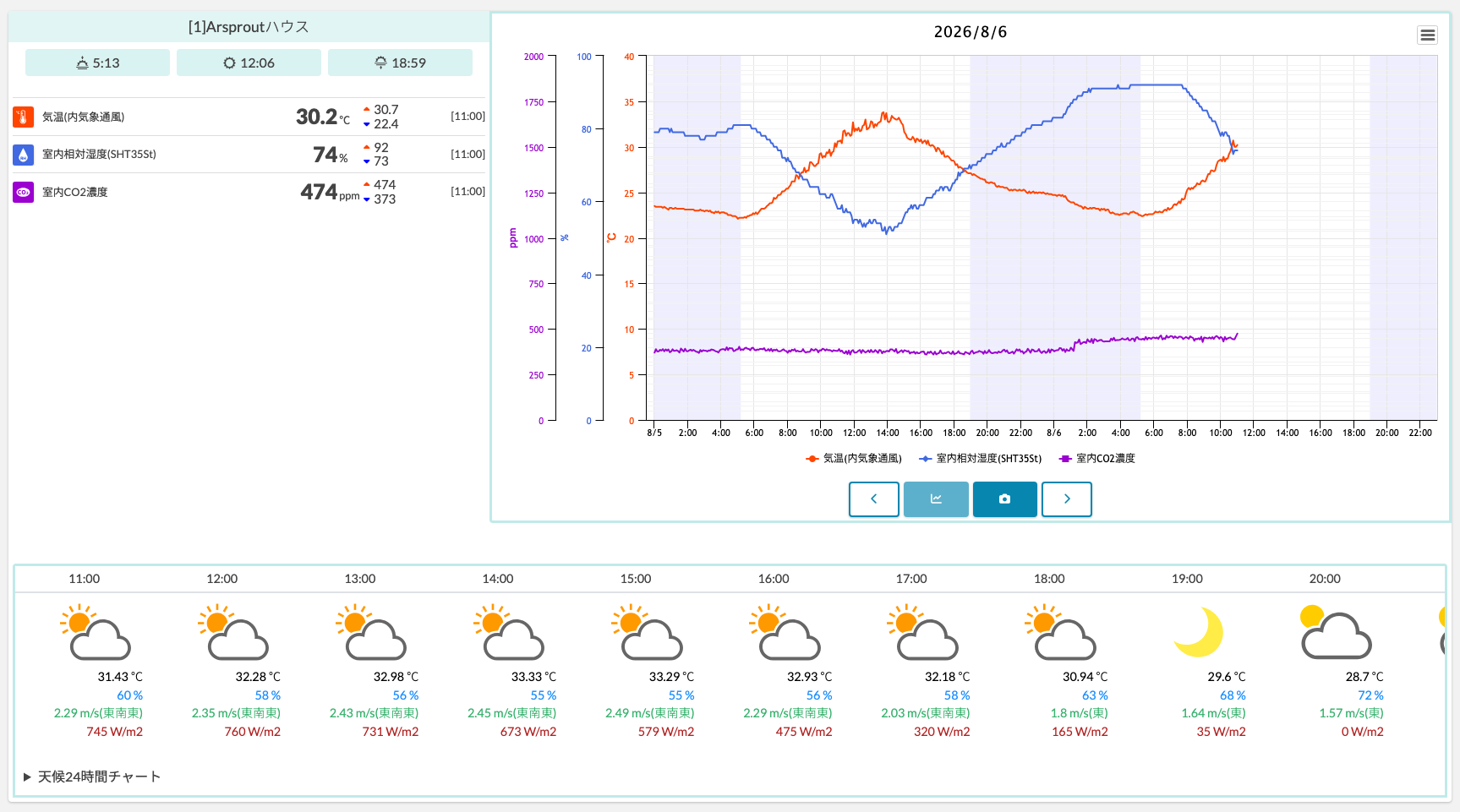

ハウスモニタは多彩な情報を表示することができます。ダッシュボードでどのウィジェットを選んでよ いかわからない場合、まずはハウスモニタを選択することをお勧めします。

以下はハウスモニタの設定ダイアログです。(以降のハウスモニタの説明はこの設定ダイアログを元に説 明します。見比べて読み進めてください。)

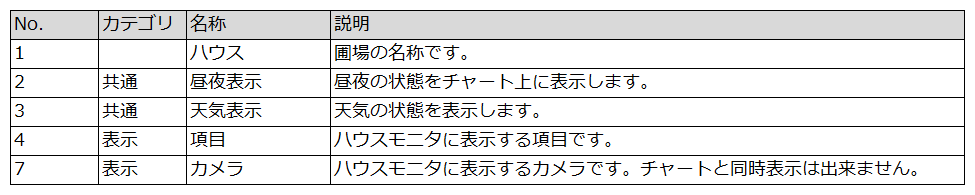

以下がハウスモニタのパラメータ表です。

ハウスの選択とハウス名の変更

ハウスモニタ設定ダイアログの「ハウス」で表示したいハウスを選択します。 ハウス名を変更する場合は、ハウスモニタ設定ダイアログの共通タブの「名称」を変更して、保存ボタン をクリックします。(ここでのハウス名変更は他ダッシュボードにも反映されます。UECS Station Cloud でのハウス情報画面に相当します)

日の出、南中、日の入り時間表示

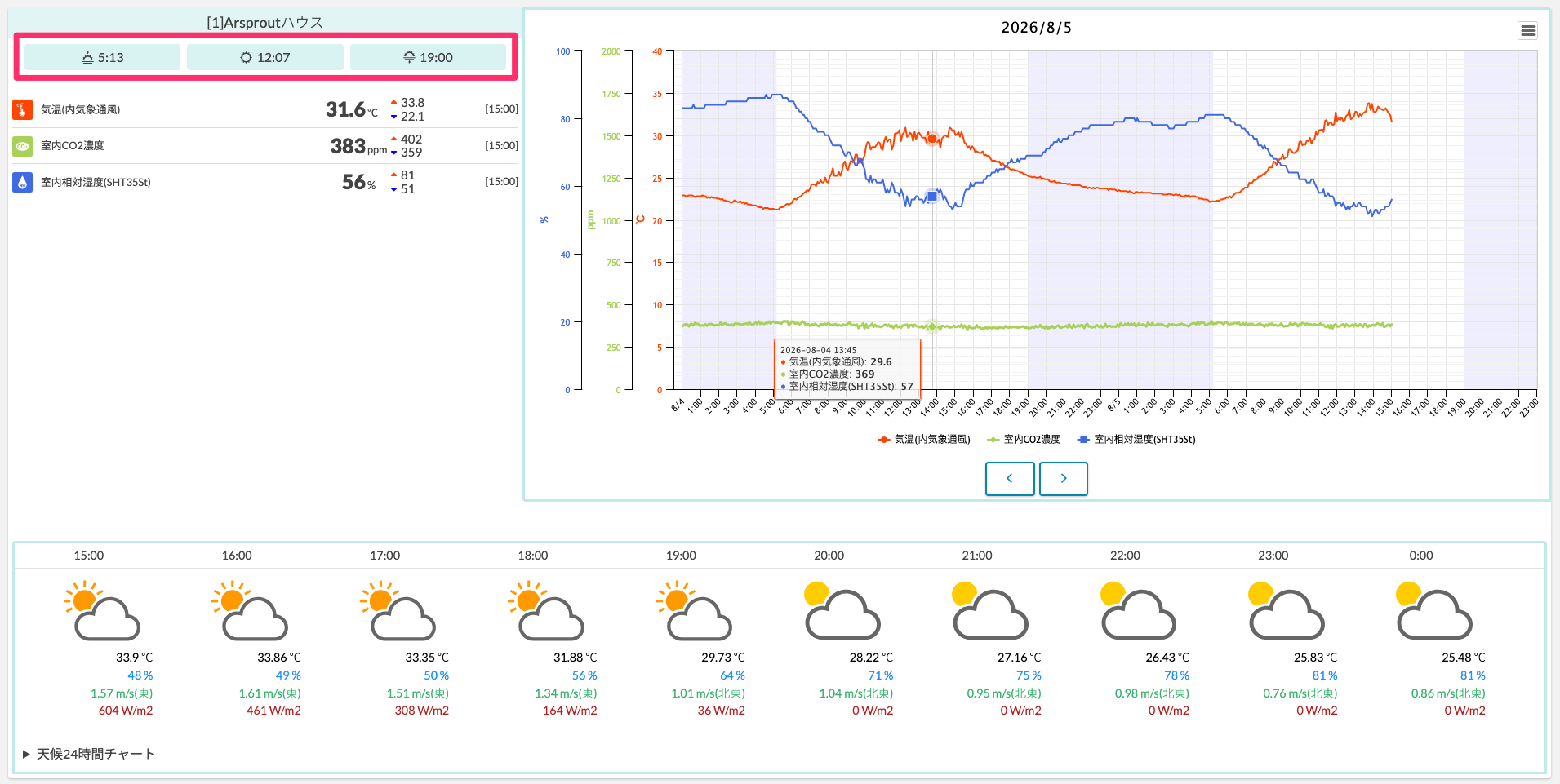

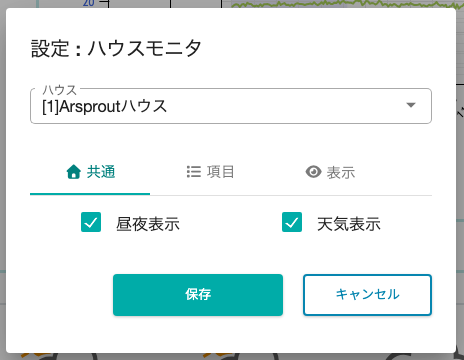

日の出、南中、日の入り時間を表示するにはハウスモニタ設定ダイアログの共通タブの「昼夜表示」のチ ェックを ON にして、「緯度、経度、標高」を入力し、保存ボタンをクリックします。

計測値を表示(一覧とグラフ)

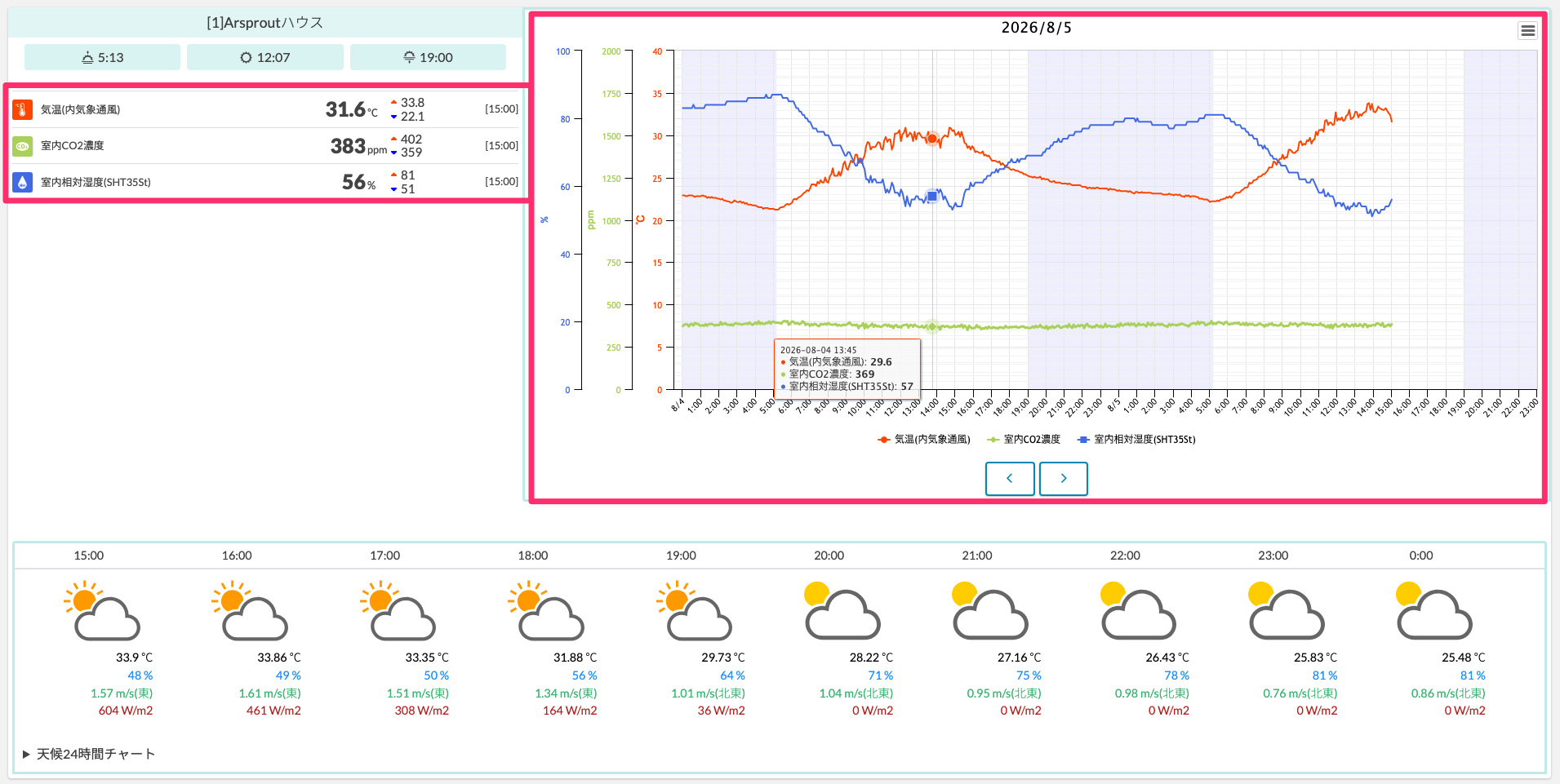

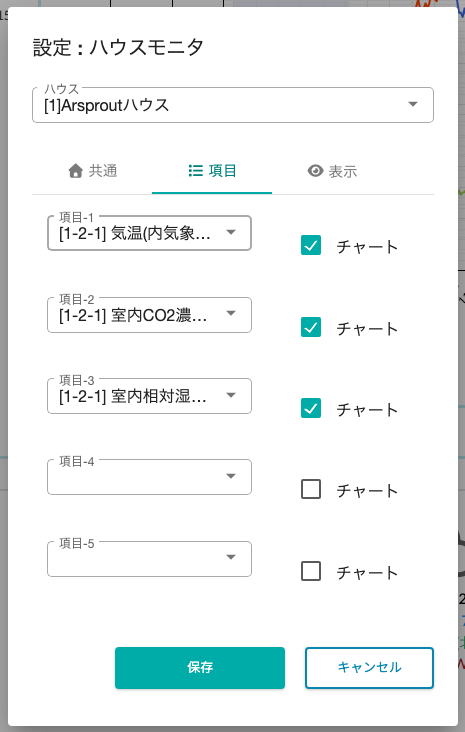

ハウス内の計測値を 3 つ選んで一覧表示とグラフ表示することができます。表示するには、ハウスモニ タ設定ダイアログの「ハウス」を選択し、表示タブで「項目1」「項目2」「項目3」を選択します。保存 ボタンをクリックすると左に一覧、右にグラフが表示されます。グラフは 24 時間分のデータを表示しま す。長期間のデータをグラフ表示したい場合はトレンドチャートをご利用ください

詳細表示と表示期間の変更

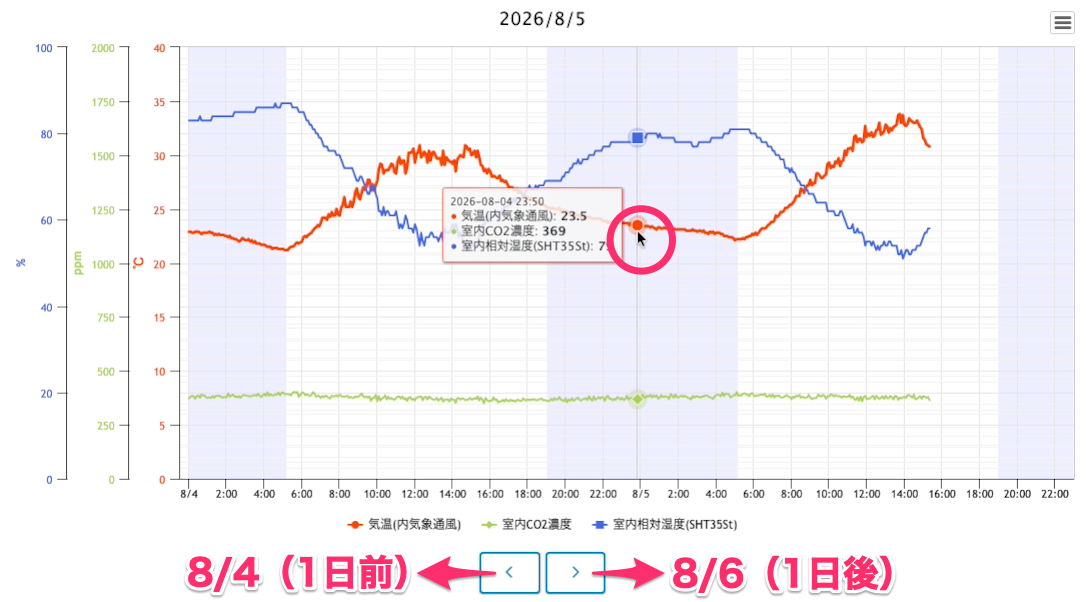

グラフにマウスオーバーすると計測値の詳細が表示されます。またグラフの下の「<」ボタンをクリック すると 1 日前のグラフが表示され、「>」ボタンをクリックすると 1 日後のグラフが表示されます。 ※データが無い期間(一時的にノードを停止していた期間など)はスキップされます。

グラフの拡大表示

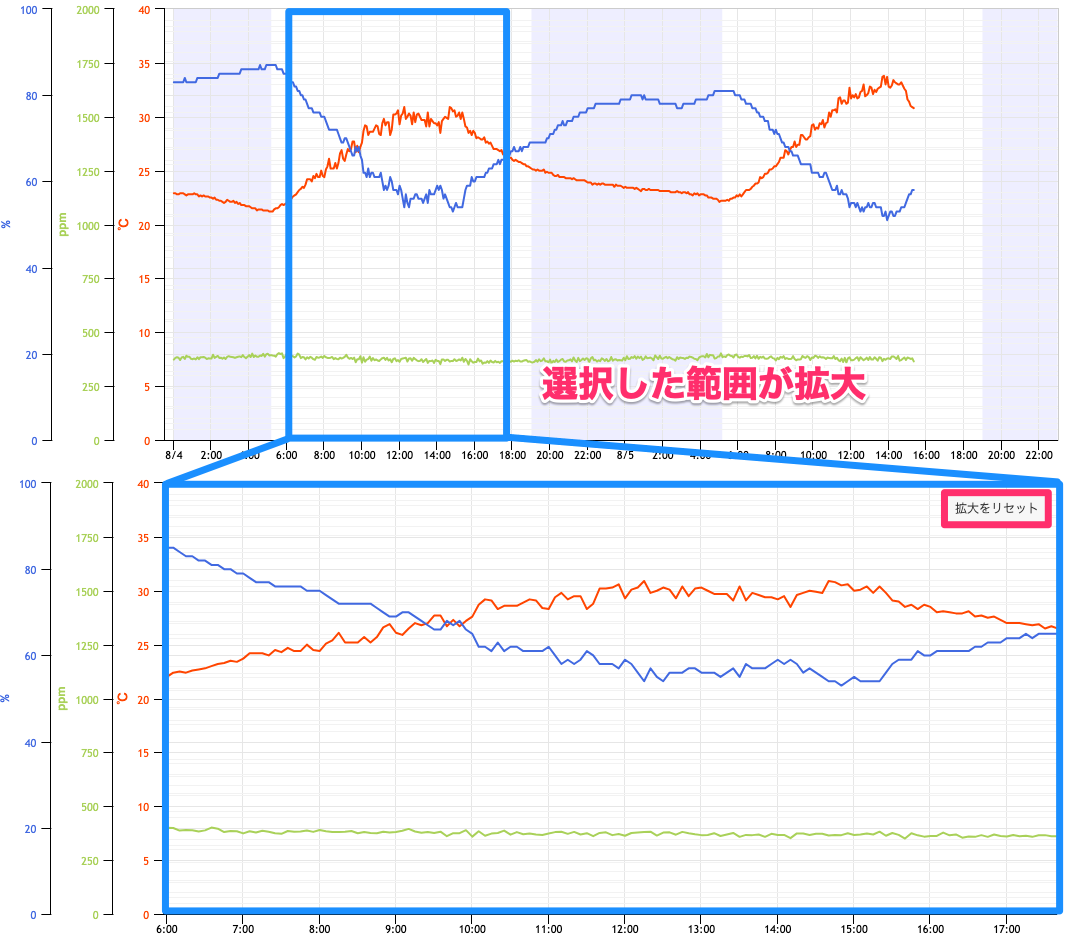

グラフをドラックすると、その範囲を拡大表示することができます。元の縮尺に戻すには「Reset zoom」ボタンをクリックします。

グラフの強調表示、非表示

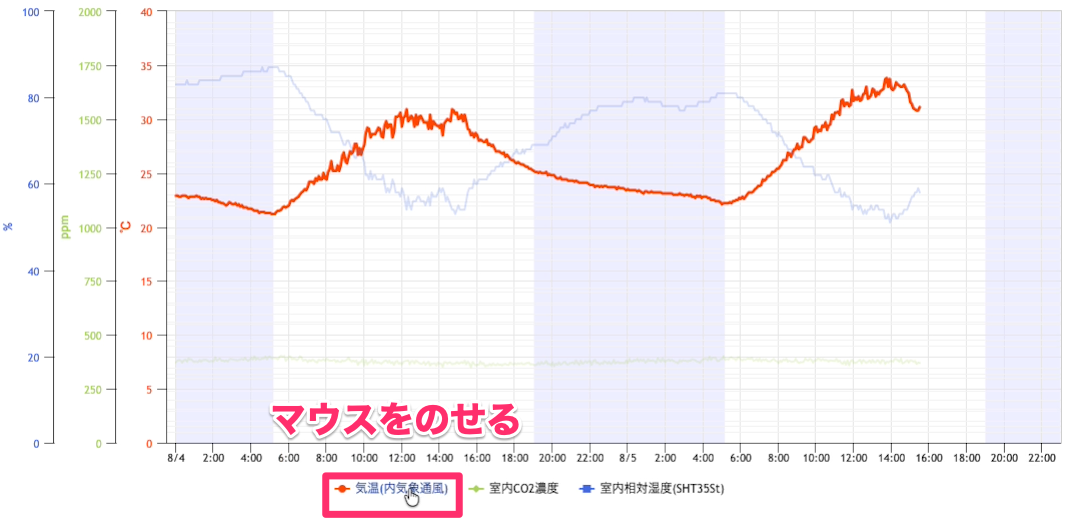

グラフ下の計測値の項目にマウスオーバーするとグラフを強調表示することができます。(マウスオーバ ーされていない項目は薄くグラフ表示されます)

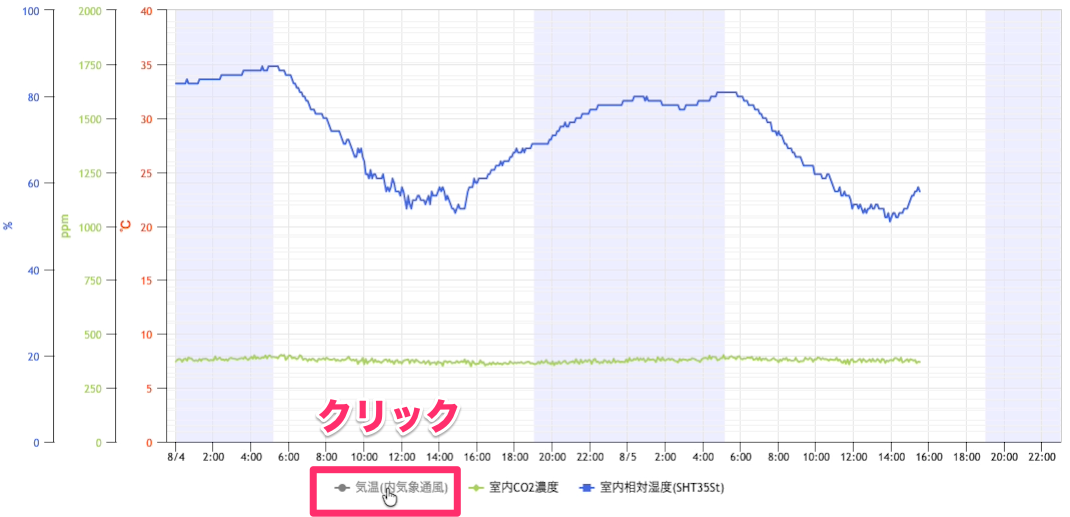

グラフ下の計測値の項目をクリックするとグラフを非表示にすることができます。再度クリックすると表 示されます。

カラー変更

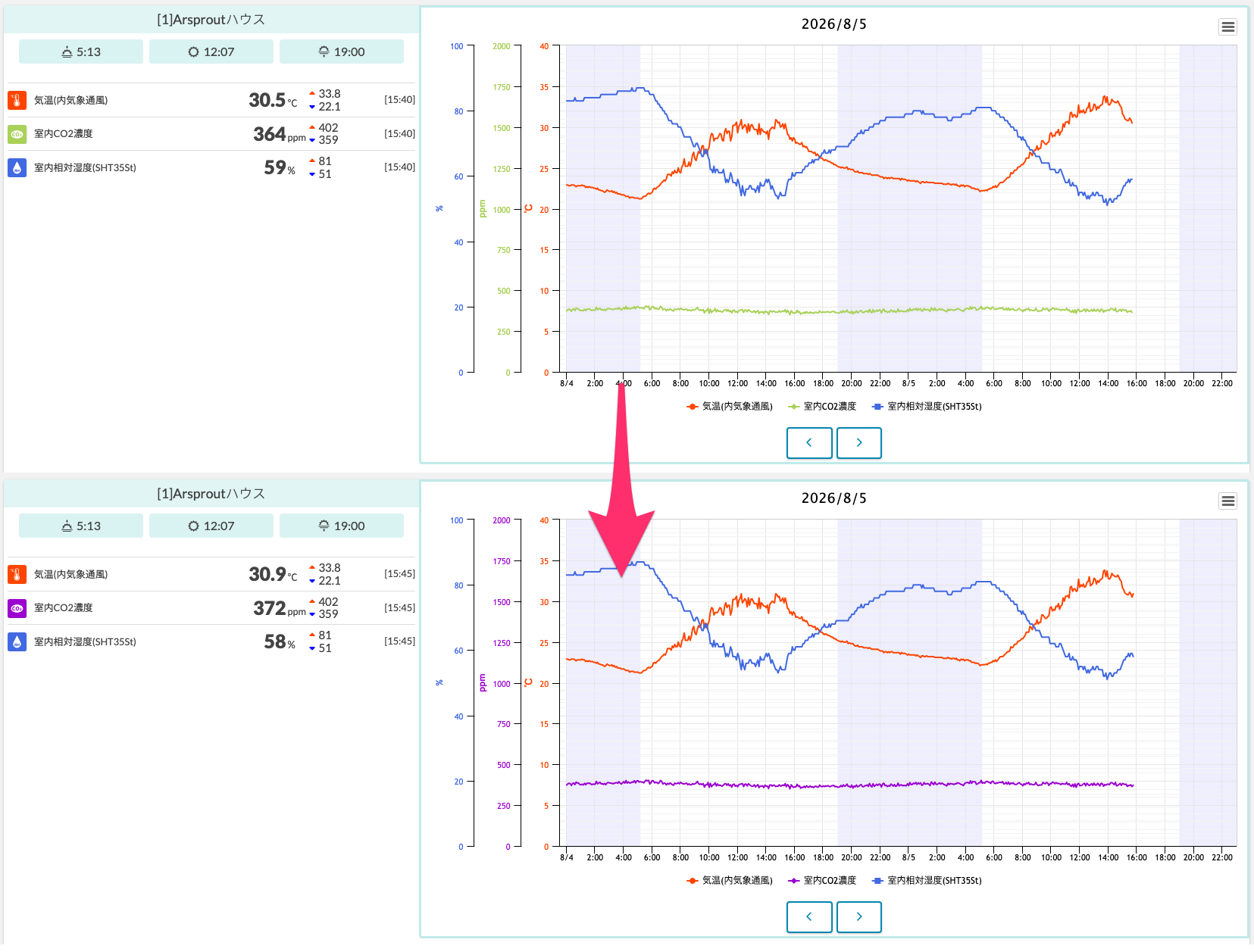

各ウィジェットにはテーマカラーが設定されており、グラフやアイコンの色に反映されています。テー マカラーを変更することで、グラフやアイコンの色を変更することができます。 下図は内気 CO2 のカラーを緑からピンクへ変更した例です。テーマカラーを変更すると、その計測値の全てのウィジェット(チャートモニタ、計測値モニタ等)に変更が反映されます。

カラーを変更するには左のメニューから「計測値」をクリックして計測値画面を表示します。

カラー変更したい計測値の設定ダイアログを表示します。(設定ダイアログの表示方法は「設定ダイアロ グの表示」を参考)「カラー」にカラーコードを入力して保存ボタンをクリックします。

カラーコードは以下サイトなどを利用してカラーコード(5 桁の英数字。1 文字目の♯は不要。)を入力 してください。英字は大文字、小文字どちらでも構いません。

WEB 色見本 https://www.colordic.org/

カメラ画像表示

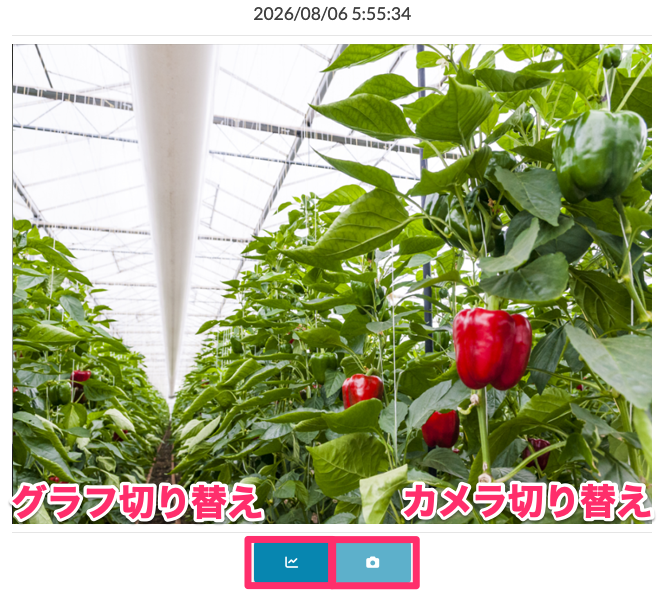

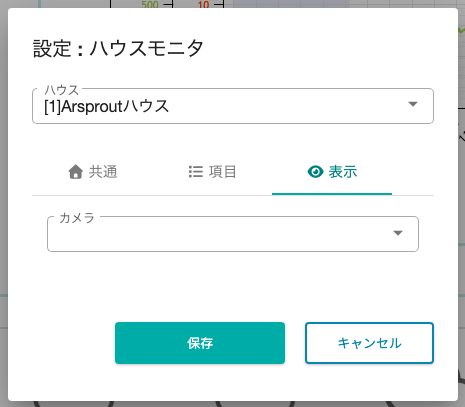

グラフ表示部分をカメラ画像に切り替えることができます。 ( カメラ画像を表示するにはカメラ登録をする必要があります。) ハウスモニタ 設定ダイアログの表示タブの「カメラ」を選択し、保存ボタンをクリックします。 グラフの下にカメラ表示ボタン が表示されます。カメラ表示ボタンをクリックすると、グラフ表示 部分がカメラ画像に切り替わります。グラフを表示に戻すにはグラフ表示ボタンをクリックして ください。

カメラ画像だけを表示したい場合は、カメラモニタをご利用ください。 天気表示

天気表示

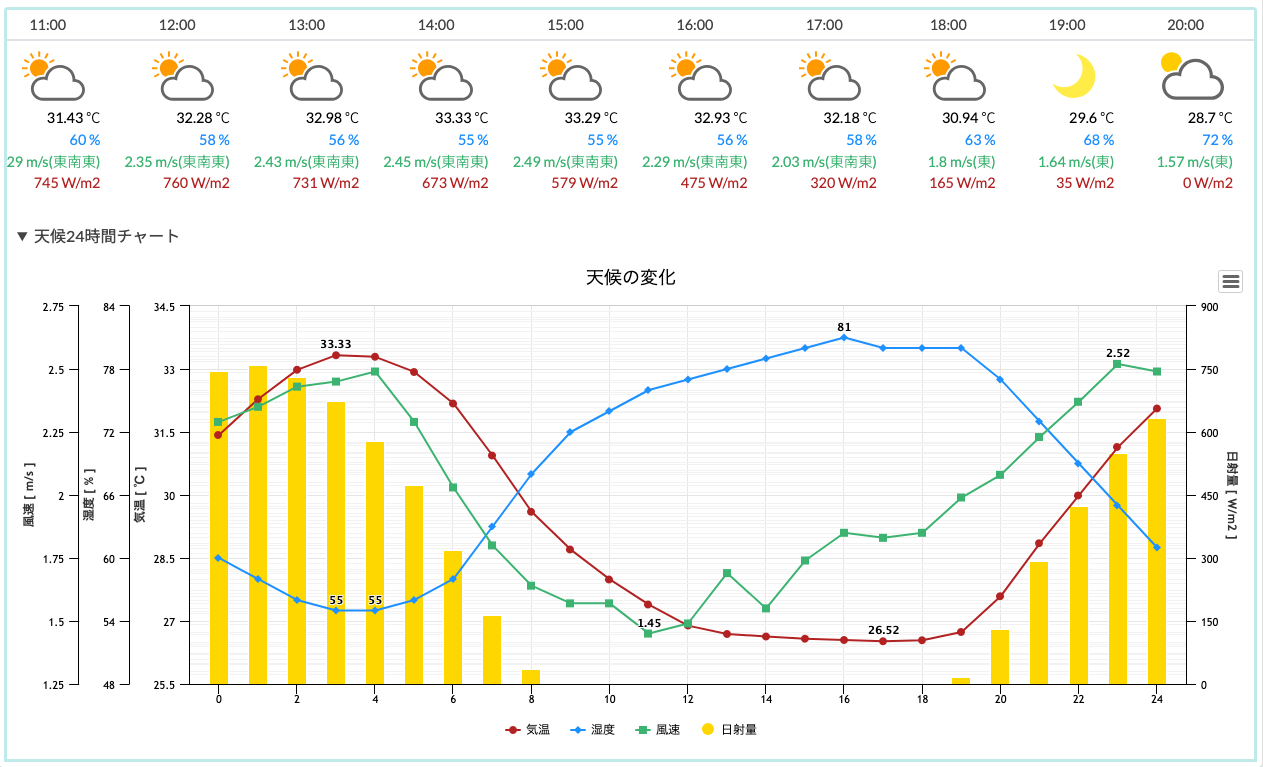

天気を表示するにはハウスモニタ設定ダイアログの共通タブの「天気表示」のチェックを ON にして、「緯 度、経度、標高」を入力し、保存ボタンをクリックします。
